■冷凍・冷蔵庫用パネルの基本形状
フラットパネル
天井、壁、扉、床など、パネルのすべてが両面とも文字通りフラット仕上げになったパネルです。
基本的なパネル形状で清潔感あるクリーンなパネルで、あわせてすぐれた冷却効果と強度を兼ね備えています。
凹凸パネル
壁パネルの庫内側に独自の波形構造の表面材を採用した、荷ずり兼用パネルです。
内部にはウレタンフォームが一体注入発砲で充填されており、庫内の冷気循環をキープしつつ、外壁用として使用する際の強度アップに最適です。
■限られたスペースを活用、パネル寸法は自由自在
システムの「システムパネル」をご活用いただいているお客様は、物流センターなどの大型冷蔵庫をはじめ、食品加工、医薬、農業、畜産、水産業など、業種業態も多種多様にわかれます。
このため、お客様のさまざまなニーズにお応えするため、パネルの形状、寸法ともに、幅広く取り揃えております。
冷蔵庫内の温度条件に合わせ、パネルの厚さは 42mm、52mm、62mm、82mm、102mm、122mm、そして152mmと７種類をご用意しています。
一方、高さも、互換性や工期の短縮、経済性を重視し、増改築やスペースの改良などにも容易に対応できる「標準規格サイズ」と、受注生産品、いわゆるオーダーメイドの「設計タイプ」の２タイプをご用意しました。

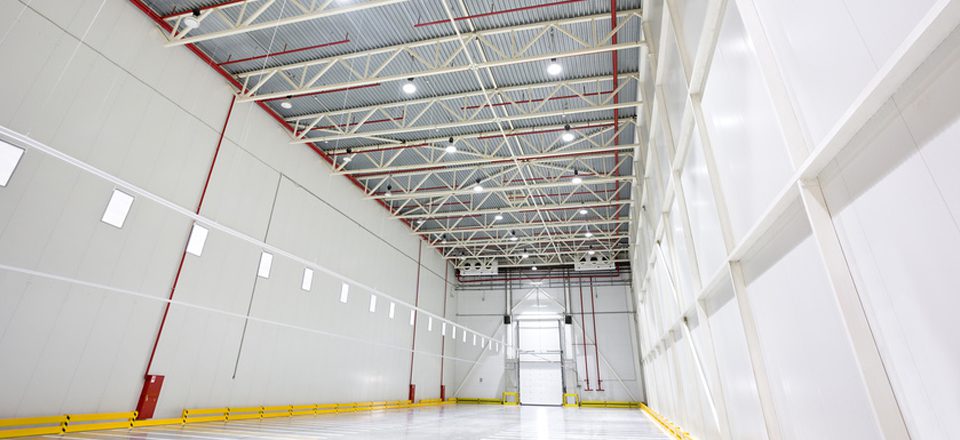

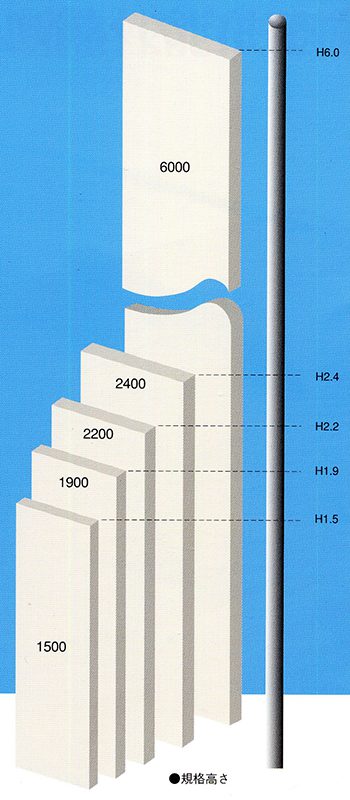

「標準規格サイズ」は、1500mmから2400mmの４タイプ、「設計タイプ」は、最大6000mmの高さまで、対応することができます。
もちろん「標準規格サイズ」「設計タイプ」ともに、断熱パネルに要求されるパネル厚やパネル面材、断熱材、パネルエッジ材など、あらゆる条件をクリアしたうえで、仕様を設定し製造。
お客様の業種や業態、レイアウトスペースなどに応じて、パネルをお選びいただけます。
※パネル部位別に厚さに変えて組み立て、製造する場合には制限があり、このため製造をお引き受けできないケースもございますので、あらかじめご確認ください。
■冷凍・冷蔵庫パネル標準仕様
【使用温度】
| ４２ｍ／ｍ | ５２ｍ／ｍ | ６２ｍ／ｍ | ８２ｍ／ｍ | １０２ｍ／ｍ | １２２ｍ／ｍ | １５２ｍ／ｍ |
| 〜−５℃ | 〜−１０℃ | 〜−１５℃ | 〜−２０℃ | 〜−３０℃ | 〜−４０℃ | 〜−５０℃ |
【平均熱貫流率】
フラットパネル（kcal/ｍ2・hr・℃）
| ４２ｍ／ｍ | ５２ｍ／ｍ | ６２ｍ／ｍ | ８２ｍ／ｍ | １０２ｍ／ｍ | １２２ｍ／ｍ | １５２ｍ／ｍ |
| ０．４７ | ０．４０ | ０．３２ | ０．２４ | ０．１９ | ０．１６ | ０．１３ |
凸凹パネル（kcal/ｍ2・hr・℃）
| ４２ｍ／ｍ | ５２ｍ／ｍ | ６２ｍ／ｍ | ８２ｍ／ｍ | １０２ｍ／ｍ | １２２ｍ／ｍ | １５２ｍ／ｍ |
| ０．４１ | ０．３３ | ０．２８ | ０．２１ | ０．１７ | ０．１４ | ０．１１ |
【パネル重量】
フラットパネル（Kg/m2）
| ４２ｍ／ｍ | ５２ｍ／ｍ | ６２ｍ／ｍ | ８２ｍ／ｍ | １０２ｍ／ｍ | １２２ｍ／ｍ | １５２ｍ／ｍ |
| ９．２ | ９．６ | １０．３ | １１．９ | １２．６ | １４．４ | １６．０ |
凸凹パネル（kg/m2）
| ４２ｍ／ｍ | ５２ｍ／ｍ | ６２ｍ／ｍ | ８２ｍ／ｍ | １０２ｍ／ｍ | １２２ｍ／ｍ | １５２ｍ／ｍ |
| １４．７ | １５．３ | １６．５ | １９．０ | ２０．２ | ２３．０ | ２５．７ |
【標準寸法・最大長さ】
すべてのパネル厚で、 標準パネル：９００×１８００、最大長さ 天井・床：３０００、 壁：６０００ となります。
【芯材】
すべてのパネル厚で、硬質ウレタンフォーム・イソシアヌレートフォーム・ノンフロンの３種類をご用意しております。
【枠材】
すべてのパネル厚でポリスチレンを使用しています。
【結合方法】
○ ４２ｍ／ｍ ：Ｍ８×６５コーチボルト結合
○ ５２ｍ／ｍ ：Ｍ８×７５コーチボルト結合又はファスナーロック結合
○ ６２ｍ／ｍ ：Ｍ８×９０コーチボルト結合又はファスナーロック結合
○ ８２ｍ／ｍ ：Ｍ９×１２５コーチボルト結合又はファスナーロック結合
○ １０２ｍ／ｍ：Ｍ９×１２５コーチボルト結合又はファスナーロック結合
○ １２２ｍ／ｍ：Ｍ９×１５０コーチボルト結合又はファスナーロック結合
○ １５２ｍ／ｍ：Ｍ９×１８０コーチボルト結合又はファスナーロック結合
■表面材仕様
【カラー鋼板】
| 原板材料 | ： | 溶融亜鉛メッキ鋼板 |
| 表面処理 | ： | 化成被膜処理 |
| 板厚 | ： | ０．４ｔ |
| 塗膜 | ： | 表面／熱硬化性ポリエステル樹脂 裏面／熱硬化性ポリエステル樹脂 |
| 色調（マンセル値） | ： | アイボリー（5.3Y7.5/1.7） ホワイト （N9.5） ウグイス （7.4GY7.7/1.7） Ｙ９（8.0Y8.1/1.8） |
【非塩ビ鋼板】
| 原板材料 | ： | 溶融亜鉛メッキ鋼板 |
| 表面処理 | ： | 化成被膜処理 |
| 板厚 | ： | ０．４ｔ |
| 塗膜 | ： | 表面／アクリルペット被膜 裏面／熱硬化性エボキシ樹脂 |
| 色調（マンセル値） | ： | ホワイト（N9.5） |
【ステンレス】
| 原板材料 | ： | ＳＵＳ３０４ |
| 表面処理 | ： | 酸化被膜処理 |
| 板厚 | ： | ０．５ｔ（０．８ｔ） |
| 塗膜 | ： | 表面／ＨＬ・２Ｂ仕上げ 裏面／熱硬化性エボキシ樹脂 |
| 色調（マンセル値） | ： | シルバー（無） |
【カラーアルミ】
| 原板材料 | ： | アルミ |
| 表面処理 | ： | 化成被膜処理 |
| 板厚 | ： | ０．６ｔ |
| 塗膜 | ： | 表面／熱硬化性ポリエステル樹脂 裏面／熱硬化性ポリエステル樹脂 |
| 色調（マンセル値） | ： | アイボリー（5.3Y7.5/1.7） |

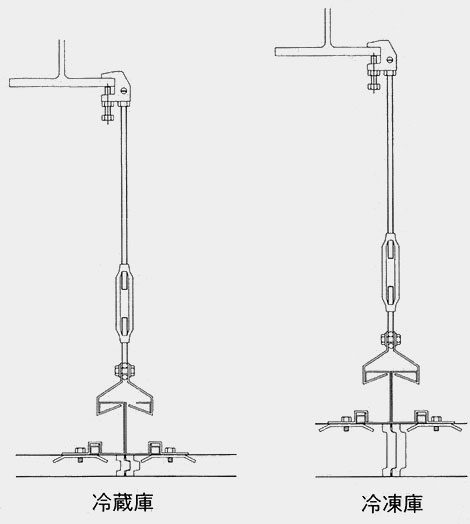

エアーサプライ・チャンバー用の天井補強部は、天井パネルを吊りボルトが貫通しない構造のため、強度はもちろん、たわみやエアー抜けを防止。
必要に応じて、吊り位置、吊り元のラインも自由に変更することができ、高い気密性を維持し、初期の性能を末永く持続します。
また、天井パネルと壁パネルは８ｍｍ径のコーチボルトで、ガッチリと結合。

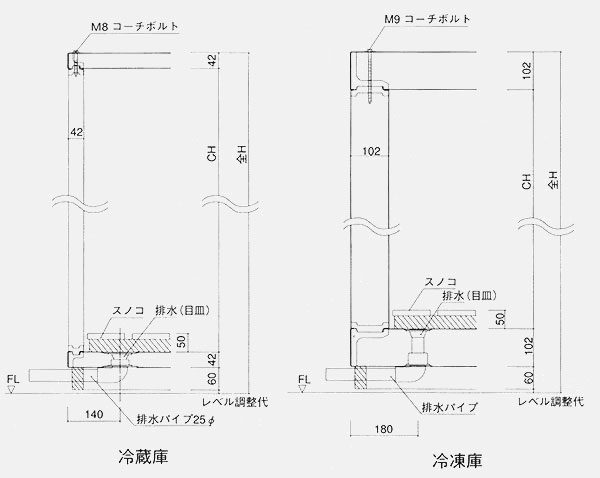

さらに床部は、もっともポピュラーな標準床タイプをはじめ、荷物を積んだまま搬出・入ができるロールイン型、床補強と床防熱材を使用したコンクリート床構造タイプなど、豊富なバリエーションを用意。
小型から大型冷凍・冷蔵庫まで、お客様のさまざまな作業環境に合わせて自由にお選びいただけます。
パネルの結露
・設置場所が、温度・湿度が高く風通しの良くないところに（無風状態）設置される場合、条件によってはパネル表面に汗をかく場合があります。断熱性能とは関係ありません。
・壁際へピッタリ設置する場合なども起こります。
・結露が起こる環境条件は、風速によっても大きく変化します。
